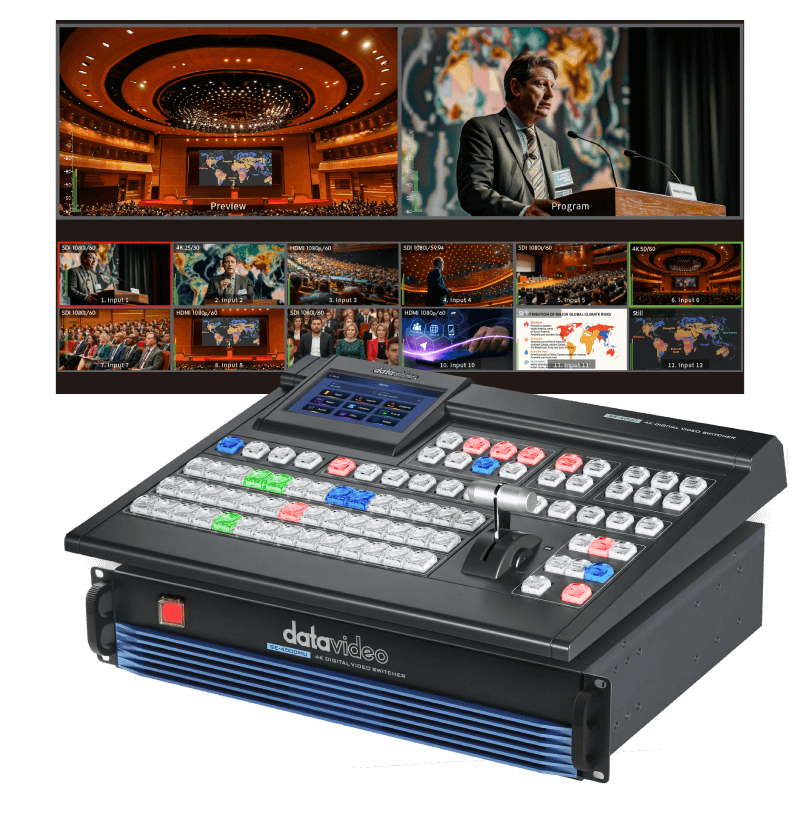

SE-4000
4K 8チャンネル デジタルビデオスイッチャー
特長
SE-4000は、4K60/50Pビデオ解像度をサポートする8入力ライブプロダクションスイッチャーです。12G-SDIやHDMI 2.0インターフェースなどの多彩なビデオ入出力ポートを備え、洗練されたプロフェッショナルなライブイベントを簡単にプロデュースすることができます。
5インチLCDタッチパネルを内蔵したSE-4000は、ユーザーの使い勝手の良い設計で操作やセットアップが非常に簡単です。また、SE-4000スイッチャーは、クロマ / ルマ キー、DSK、PIP、ワイプジェネレーター、スチルストア、ロゴ挿入などのパワフルで使いやすいエフェクトを備えています。 クロスポイントアサインメント(XPT)は、物理的なI/Oポートを対応するコントロールパネルのボタンにリルートすることで、代替I/Oの組み合わせを提供します。
完全でコンパクトな8入力4Kプロダクションスイッチャー
オムニメディア世代のために設計されたスイッチャー。
Datavideo SE-4000は、オムニメディア世代のために設計された包括的な4Kビデオスイッチャーです。SE-4000は、放送局品質のUHD 4K50/60 12GSDIとHDMI 2.0ビデオ入力ポートを装備しており、従来の物理的なコントロールパネルと最新の5インチカラーLCDタッチスクリーンで操作できます。
SE-4000のワンボタン・ワンファンクション機能は、ビデオ制作のフローを簡素化します。AUX出力、クロスポイント、4つのクロマキーヤー、PIP、DSK、スティンガートランジションエフェクトにより、あらゆるシナリオや用途に対応した様々なプロフェッショナルエフェクトを簡単に生成することができます。

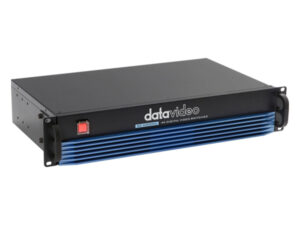

取り付けが簡単な設計
SE-4000 のベースユニットは、標準の 19 インチラックに簡単に取り付けることができます。フロントパネルの電源ボタンにより、スイッチャーのオン/オフが簡単に行えます。
5 インチ タッチスクリーン ディスプレイ
SE-4000 は、すべての入力で 4K をサポートする Datavideo 4K スイッチャーです。さらに、5 インチ LCD タッチパネルを搭載しており、ラップトップやアプリを必要とせずにすべての設定を調整できます。
OSD メニューは、1 ボタン 1 機能の設計の背後にあります。
1 ボタン 1 機能機能を設定するために、カラー HD 5 インチ タッチ スクリーンが搭載されています。適切にデザインされたアイコンは、設定を識別するのに役立ちます。
すべてのメニュー機能はここにあります。複数の機能を 1 つのボタンにグループ化すると、これらの機能を 1 回のタップで実行できるようになります。
タッチ パネル スクリーンと物理的なコントロール パネルは、最も便利で効率的なユーザー インターフェイスを形成します。
真の 12G 4K 50/60 ビデオ プロダクション スイッチャー
入力および出力で UHD 4K60/50p 信号をサポートします。また、利用可能な各入力でアップコンバージョンを行うための入力スケーラーも内蔵されています。
設置と統合が簡単な設計
SE-4000 のメイン ユニットは、標準の 19 インチ ラックに簡単に取り付けることができます。フロント パネルの電源ボタンにより、スイッチャーのオン/オフが簡単に行えます。さらに、SE-4000 には DVIP リモート コントロール インターフェイスがあり、Datavideo DVIP は簡単に操作できます。 Datavideo のあらゆるデバイスを統合します。

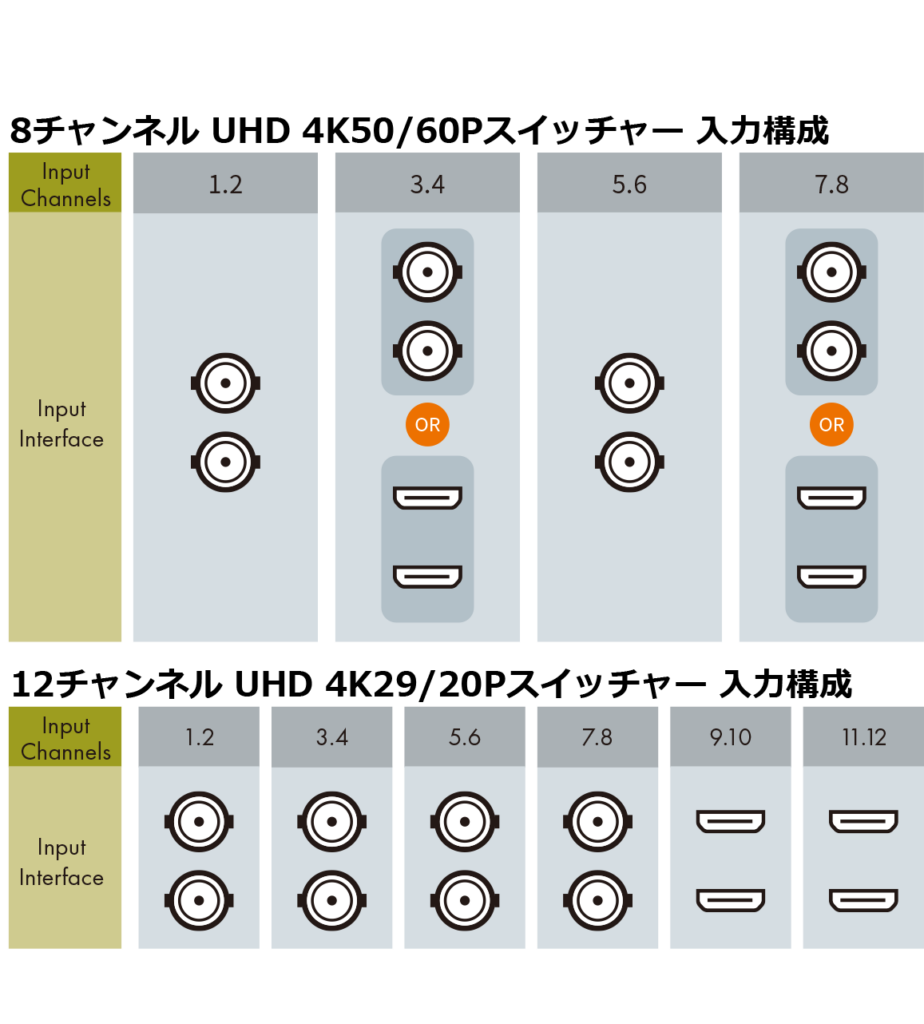

8 ビデオ スイッチング設計に基づいて構築された 12 チャンネル アプリケーション
4 つの共有チャネル上の 12G SDI と HDMI 2.0 の間の応答性の高いシームレスなインターフェイス切り替え。8 チャンネルから 12 チャンネル マシンにアップグレードすることで、ハードウェア接続の汎用性が高まり、ライブ番組制作の可能性が高まります。
すべてのビデオタイプに対応する複数のインターフェース
HDMI 2.0 出力ポートを備えた PC、マルチメディア プレーヤー、12G-SDI ENG スタイルのカメラなどのソースからの UHD 4K 50/60p ビデオを受け入れるさまざまな I/O を完全装備。接続すると、解像度、速度、フレーム レートを犠牲にすることなく、10 ビットのブロードキャスト品質のビデオが即座に表示されます。
プラグ＆プレイ
ラップトップに接続するためにドライバーをインストールする必要はありません。画像とビデオは、ラップトップの HDMI インターフェイスを介してスイッチャーに直接入力できます。
統合された 5 インチ タッチスクリーン ディスプレイ: ワンタッチ ワン機能
5 インチのタッチスクリーン パネルが内蔵されているため、ライブ制作を支援するためにラップトップやアプリは必要ありません。
カスタマイズされたアイコンを備えたユーザーメモリー、トランジションアニメーションのセットアップ、クロマキー、ルマキー、DSK、PIP、ワイプジェネレーター、静止画ストア、ロゴ挿入など、多くの組み込み機能を備えています。これらはすべて 5 インチ LCD タッチスクリーンで実行できます。
柔軟なビデオ入力選択
SE-4000 には 12 個のビデオ入力があり、そのうち 8 個は柔軟に選択可能で、さまざまなビデオとオーディオの入出力、AUX 割り当て付きの 7 個の出力も備えています。

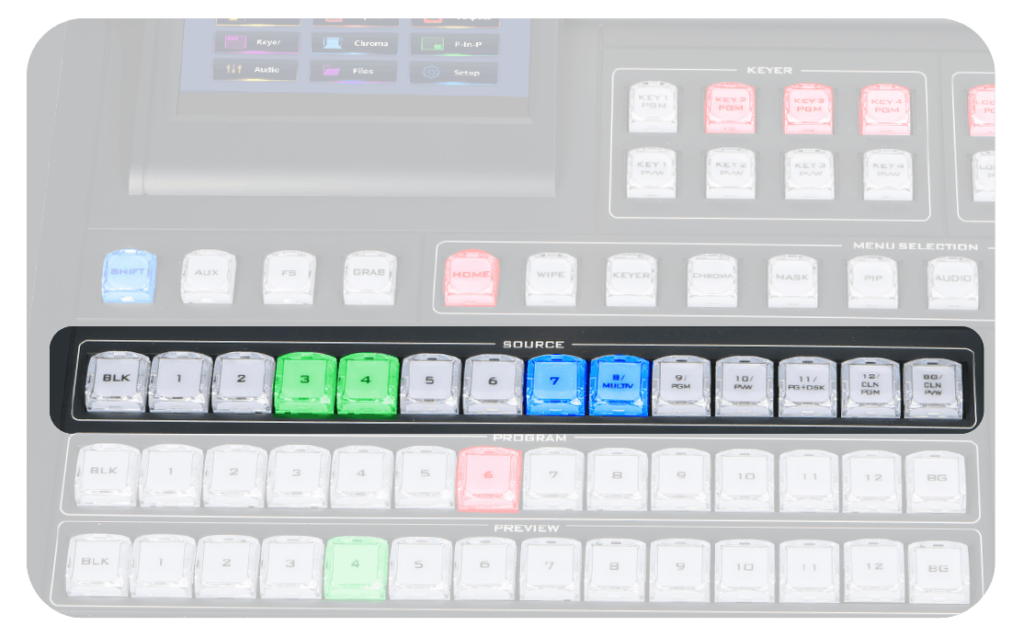

直感的なワンボタンワン機能
使いやすいユーザーインターフェイスは直感的であるため、通常は多くの手順で有効化されるビデオエフェクトを含むさまざまなスイッチングエフェクトを有効にするために、複雑な複合ボタンは必要ありません。
これらはすべて 1 つのユーザー メモリ スロットに保存でき、割り当てられたアイコンを使用して、そこに保存されている設定を簡単に識別できます。スロットをタップするだけで、保存されているすべての機能が有効になります。
ユニークな 3D ボーダーを備えたピクチャー・イン・ピクチャー・フレーム
同時にアクティブにできる 2 つのピクチャ イン ピクチャ フレームを作成します。ピクチャー・イン・ピクチャー・フレームは、サイズと位置を完全に調整でき、独自の 3D 境界線を含むさまざまな境界線オプションがあります。
さまざまな 3D PIP 構成
2 つの組み込み PIP ウィンドウは互いに重ね合わせることができます。デフォルトのコーナー位置に加えて、ウィンドウのサイズ、位置、表示比率をさらに変更できます。ウィンドウをトリミングして正方形にすることもできます。
影付きの境界線を追加すると、独自に定義した境界線の色で高度な 3D PIP ウィンドウを完全に生成できるようになります。

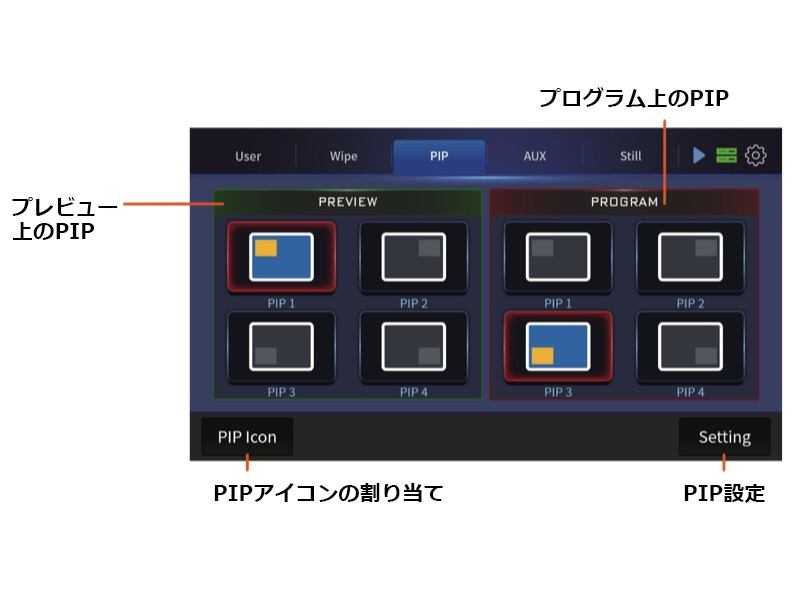

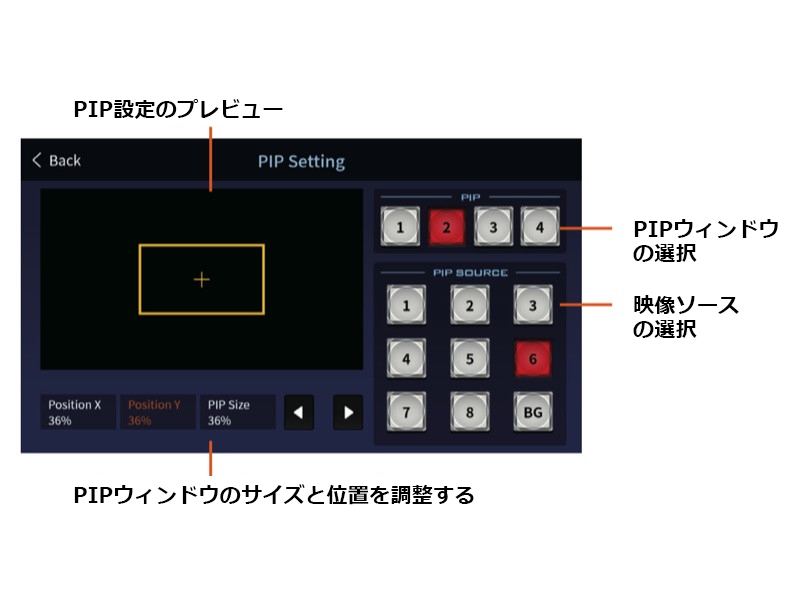

PIP 位置設定
PIP ウィンドウのサイズと位置を変更する
ワイプトランジションエフェクト
さまざまなテレビ番組用に設計された合計 64 個のワイプ トランジション エフェクトがあります。WIPE 移行は、番組制作において非常に重要な要素です。SE-4000 は、設定可能な境界線の色と幅を備えた 64 の目を引く WIPE 効果を提供します。境界線をさらに柔らかくして、WIPE 効果を独特にすることができます。

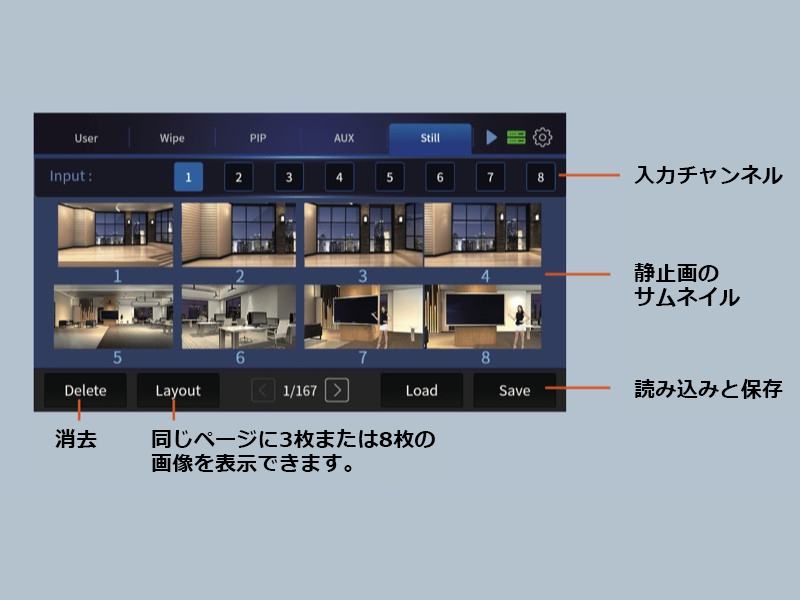

静止画のサムネイル
連続番組映像、さまざまなシーンの映像、フルサイズのロゴ、学校や教員のバッジなどの4K静止画を最大250枚保存できます。
プログラムの重要な瞬間をキャプチャし、後編集のためにこれらの画像を保存することもできます。この画像ライブラリは、将来のビデオ制作に適したツールです。
静止画のサムネイル
連続番組映像、さまざまなシーンの映像、フルサイズのロゴ、学校や教員のバッジなどの4K静止画を最大250枚保存できます。プログラムの重要な瞬間をキャプチャし、後編集のためにこれらの画像を保存することもできます。この画像ライブラリは、将来のビデオ制作に適したツールです。
プロフェッショナルなオーディオとビデオの同期
ビデオ制作中やライブビデオストリーミング中に、ビデオとオーディオが同期しなくなる場合があります。このような問題が発生すると、ほとんどのユーザーはイライラするでしょう。通常、ビデオは 25 または 50 フレーム/秒で処理され、オーディオはミリ秒単位で配信されます。
処理時間とネットワーク遅延が異なるため、受信したビデオとオーディオが同期していないことになります。SE-4000 のプロフェッショナルな内蔵オーディオ ディレイラーは、受信したオーディオを遅延および調整することで、オーディオとビデオの正確な同期を確保するように設計されています。
最終的には、ステレオ スピーカーで再生されるサウンドが大画面で再生されるビデオと一致し、視聴者に快適な視聴体験を提供する必要があります。
事前に保存された 10 個の仮想セット。それぞれに 4 つの構成可能なカメラ角度があります。最大 40 個の仮想セットを保存
ユーザーが保存した静止画に加えて、SE-4000 は、左、前、右、およびロングショット補助カメラ用に最大 10 セットまたは 40 の高品質 4K 仮想セットも提供します。これらはビデオ会議やインタビュー プログラム向けに設計されています。
それだけでなく、ユーザーはwww.datavideovirtualset.comにアクセスして、さらに仮想セットをダウンロードできます。さまざまなシナリオに対応するさまざまなテーマが Web サイトからダウンロードできます。内蔵の仮想セットに加えて、ビデオ制作用に SE-4000 に追加の仮想セットを保存するための 200 以上の静止画像スロットがあります。
Datavideo 独自の virtualset Web サイト ( www.datavideovirtualset.com )からさまざまな仮想シーンを自由にダウンロードできます。そこには、教室、テレビ ニュース レポート、インタビュー、財務プログラムなどをカバーする無数の仮想セット テーマがあります。
バーチャルセットは学校や小規模から大規模のバーチャル スタジオ向けに作成されており、本物に近いバーチャル背景とバーチャル プログラム制作における快適な体験を提供します。

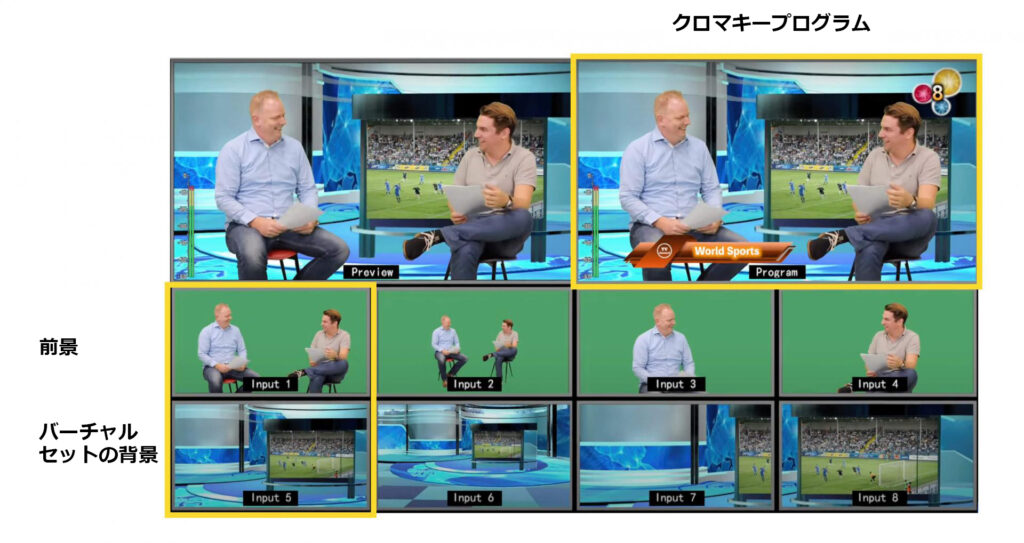

SE-4000 スイッチャーには 4 つのクロマキーがあり、完全な仮想スタジオ体験を実現します
独自の「キータイ」機能により、最大 4 チャンネルのクロマキーを切り替え可能。完全な 4 チャンネルのバーチャル スタジオを作成し、非常に使いやすい自動クロマキー機能をお楽しみください。
XPT – 複数の割り当てを自由に実行
クロスポイント割り当て (XPT) を使用すると、各物理入力と出力を使用可能なボタンのいずれかに再ルーティングするオプションが付与されます。素早くルートを変更するためにテーブルの下に潜む必要はもうありません。
完全にカスタマイズ可能: ユーザーメモリ
カメラとキーヤーの設定をユーザー メモリ プリセットに保存します。SE-4000 は最大 125 個のメモリー プリセットを提供します。アイコンを使用すると、そこに保存されている設定をよりわかりやすく識別できます。
ビデオ撮影環境によってカメラの角度や光の量が異なるため、キーヤーの設定が異なる場合があるため、さまざまなクロマキー、ルマキー、リニア キーの設定を切り替える必要がある場合があります。
カメラの PTZ 設定をこれらのキーヤー パラメーターとともにユーザー メモリ プリセットに保存し、ワンタップでアクセスできます。ロードされると、プログラム ビューはキーヤー設定と背景画像とともに別のカメラ画像に瞬時に切り替わり、複数のキーヤーによるビデオ切り替えを模倣します。SE-4000は、マルチカメラのバーチャルスタジオを実現するシンプルなビデオスイッチャーです。

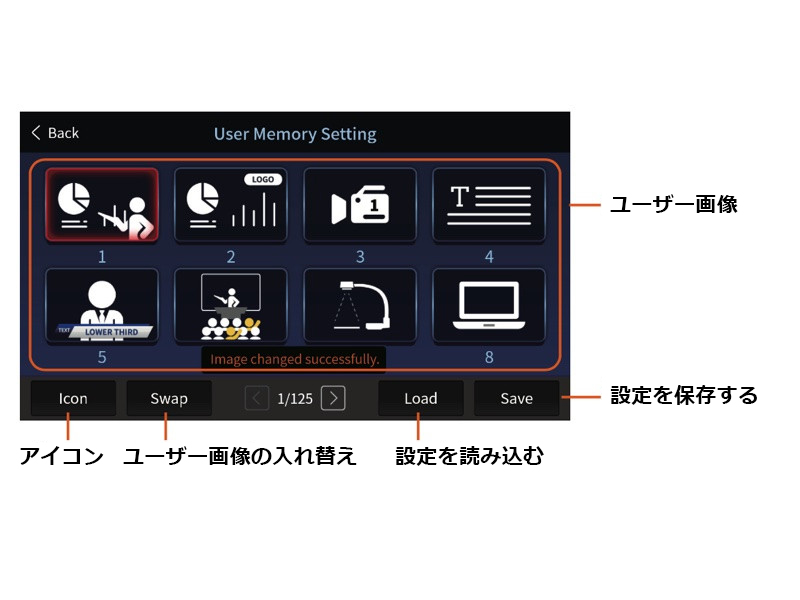

ユーザー画像の交換
アイコンを使用すると、ユーザー メモリ スロットに保存された設定をよりわかりやすく識別できます。現在 380 個のアイコンが利用可能です。現在 380 個のアイコンが利用可能です。
DVIP – システム統合の鍵
ビデオ制作にはプロ仕様のスイッチャーを 1 台だけではまだ十分ではありません。カメラ、レコーダー、エンコーダーなどの外部デバイスのネットワークを接続する標準ポートが必要です。DVIP は、そのような目的のために設計された通信プロトコルです。
DVIP ポートを使用すると、他のメーカーのデバイスを接続することもできるため、より包括的で使いやすいシステム ソリューションを形成できます。

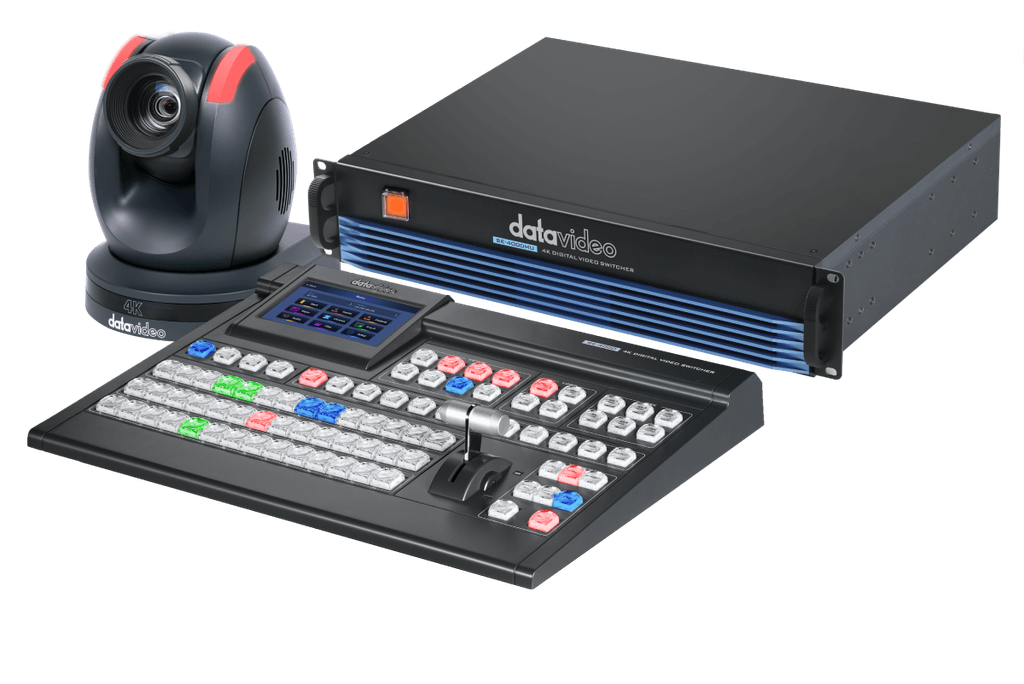

スタジオおよび屋外中継車用のプロフェッショナルスイッチャー
SE-4000は本体を19インチラックに搭載可能な多用途なソリューションです。コントロール キーボード パネルは、平らな面に配置することも、屋外中継車の内部に組み込むこともできます。
SE-4000 は DC 12V 電源を使用します。消費電力も少なく、中継車に最適です。
PD-4A 冗長パワーセンター
ミッドレンジおよびハイエンド製品では、電源システムはデバイスの最も重要な部分ですが無視されがちです。DC 電源システムは安定しており、消費電力が低く、高効率です。使い方も簡単で安全です。SE-4000のロック機構付き電源アダプターを本体後部の4ピンXLRソケットに接続するだけで、簡単にスイッチャーに十分で安定した電力の供給を開始できます。
付属の電源アダプタに加えて、高い安全性要件を持つアプリケーション向けに設計された最新の PD-4A 冗長パワー センターも別のオプションです。切り替え可能なACおよびDC入力ソースを備えています。デュアル AC 入力により、安定した電源供給を確保するための追加のセキュリティが提供されます。したがって、PD-4A は、さまざまなビデオ制作環境におけるさまざまなタイプのシステム統合に最適なデバイスです。
他にもPDシリーズのパワーセンターもございます。必要なのは、MS スイッチャー、OBV、スタンドアロン スイッチャー、モニター、レコーダー、インターコム、オーディオ ミキサー、ストリーミング エンコーダーなど、他のすべての Datavideo 周辺機器を接続できる電源ケーブルだけです。パワー センターはワークフローを簡素化し、設計されています。環境に優しいこと。
UPSバックアップバッテリーをサポート
ビデオ制作環境で電力が不安定で、他の代替手段を検討したい場合は、VMC-01 UPS バックアップ バッテリが最適なオプションとなる可能性があります。標準的なVマウントバッテリーを4本装着するだけで、停電や電圧の不安定を気にすることなく映像制作を進めることができます。電源の問題は VMC-01 無停電電源装置に任せて、安心の電源保護をお楽しみください。
SE-4000専用に作成されたチュートリアルビデオ
Datavideo Academy は、Datavideo Technology が設立した総合学習プラットフォームです。Datavideo Technology は、放送および AV 機器のプロメーカーとして、ユーザーに高品質の製品を提供することに尽力するだけでなく、ユーザーが Datavideo 製品の操作方法を習得できるよう支援する責任もあります。
Datavideo Academy プラットフォームを通じて、ユーザーは Datavideo 製品の操作を簡単に習得し、Datavideo 製品のユニークなデザインを体験することで、さらにさまざまなアプリケーションを作成し、優れたユーザー エクスペリエンスをもたらすことができます。製品の最高のパフォーマンスを引き出すのに役立つ、SE-4000 のチュートリアル ビデオが Datavideo Academy で利用できるようになりました。次のリンクをクリックしてください。
■UHD 4K60/50p信号の入出力。
■8ライブチャンネル 8x 12G-SDI + 4x HDMI (12から8を選択)
■7出力： 4x 12G-SDI +3x HDMSE-4000 は DC 12V 電源を使用します。消費電力も少なく、中継車に最適です。
■多彩な映像・音声入出力。
■4K60/50Pに対応し、各入力でスケーリング可能。
■4 x XLRアナログ音声入力。
■2 x XLRアナログ音声出力 – 5インチタッチスクリーンディスプレイ内蔵、簡単操作。
■アップストリームキーヤー×4、ダウンストリームキーヤー×2
■ピクチャー・イン・ピクチャー×2（最大対応解像度は1080p）
■クロスポイント割り当て（XPT）。
■ワイプ、ミックス、カットトランジション。
■CGタイトルクリエーターは、今後のファームウェアアップグレードで提供される予定です。
■タリー出力。
外観
動画
セットアップ例
仕様
| 型番 | SE-4000 |
| 4K 8 チャンネル デジタルビデオスイッチャー | |
| 映像規格 | 4K および HD |
| 映像フォーマット | 入力︓ 3840x2160p: 60/59.94/50/30/29.97/25 1080p: 60/59.94/50/30/29.97/25 1080i: 60/59.94/50 出力︓ 3840x2160p: 60/59.94/50/30/29.97/25 1080p: 60/59.94/50/30/29.97/25 1080i: 60/59.94/50 |
| 映像処理 | SDI: 4:2:2 10-bit HDMI: YUV 4:2:2 10-bit, RGB: 4:4:4 8/10-bit |
| 入力ルータブル／クロスポイント | Yes |
| 映像入力 | 合計8系統のライブ入力（12系統から8系統を選択） 8 x 12G-SDI 4 x HDMI |
| コンピュータグラフィック インターフェース | HDMI 経由 4 |
| 映像出力 | 4 x 12G-SDI 3 x HDMI 全て割り当て可能 ︓ Multiview, PGM, PVW, PGM+DSK, Clean PGM, Clean PVW, Input 1-12 |
| ダウンコンバート出力 | Yes |

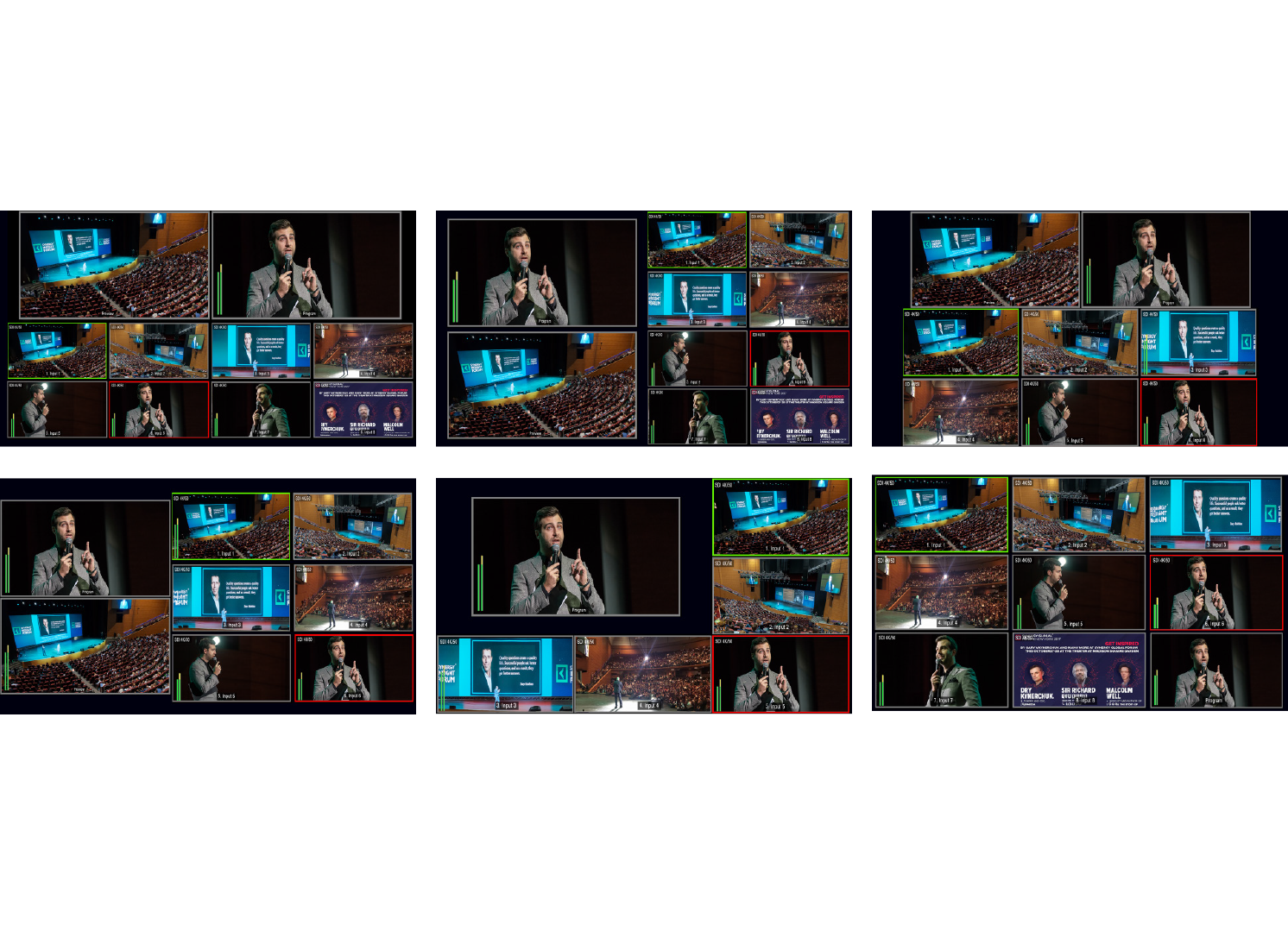

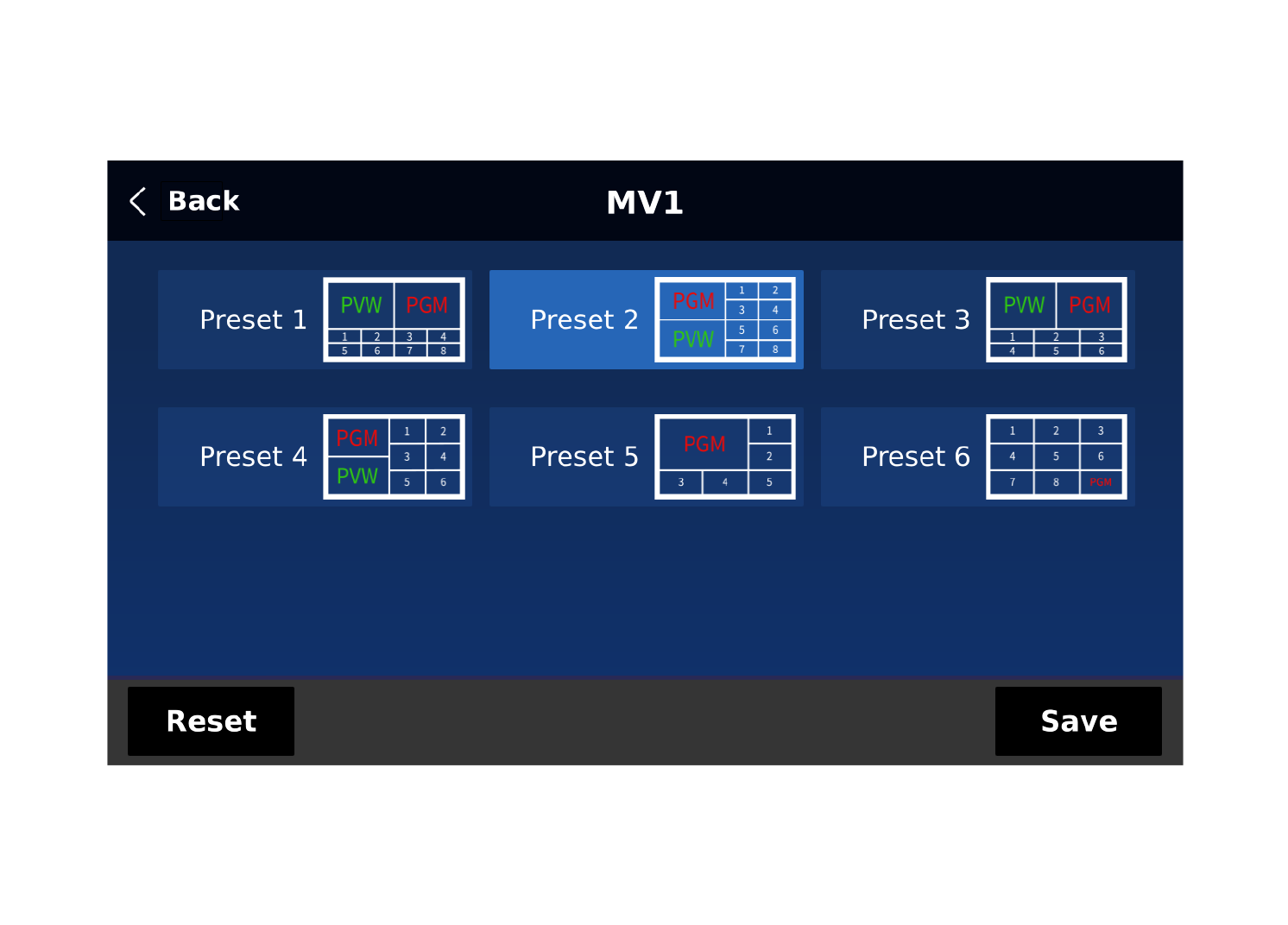

| 内蔵マルチビュー モニターアウト | HDMI およびSDI に割り当て可能 |
| アナログ音声入力 | 4 x アナログ XLR |
| アナログ音声出力 | 2 x アナログ XLR |
| デジタルエンベデッド オーディオサポート | 入力 4 チャンネル 出力 4 チャンネル |
| オーディオディレイ キャリブレーション | チャンネルあたり最大16 フィールドまたは8 フレーム |
| A+V スイッチング | Yes |
| クロマキー | 4 |
| タイトルクリエイター | Yes（ ファームウェアのアップデートにより近日公開予定） |
| USK | 4 x キーヤー クロマキー/ リニア/ ルマキーに対応 |
| DSK | 2 x DSK ルマキー＆リニアキー（キー/ フィル）に対応 |
| ピクチャーインピクチャー | 2 |
| ロゴ挿入 | 2 |
| スティルストア | 250 |
| エフェクト | FTB、カット、32ワイプ（ボーダー） |
| トランジションプレビュー | フルトランジションプレビュー |
| シンク/ リファレンス 入出力 | 1 x BNC レフ入力 1 x BNC レフ出力（ループスルー） ( 将来のファームウェアアップグレード後に使用可能） |
| タリー出力 | 1 x D-sub 25pin、デュアルカラー |
| PCリモコン | DVIP (イーサネット) |
| 内蔵音声ミキサー | Yes |
| ファームウェアアップデート | USB / イーサネット |
| シャーシ | 2 ユニット、2RU ラックマウント メインフレーム |
| 寸法(LxWxH) / 重量 | 433 x 312 x 79 mm ( スイッチャー)、432 x 250 x 88 mm ( 本体) / 7.1 kg |
| 電源 | 本体: DC 12Vm, 126W コントロールユニット: DC 12V 17.3W |
| 動作温度 | 0～40°C |
| 付属品 | 1 x SE-4000 コントロールボード 2 x AD スイッチ DC 12V 1 x AC コード 1 x イーサネットケーブル 12 x ネジ 2 x 2U イヤーラック |
