TLM-170   17インチワイド液晶ビデオモニター

TLM-700 カラー液晶ビデオモニター

生産完了
(後継機種:TLM-170H/HR/HM
TLM-170は17インチワイド液晶ビデオモニターです。1Uサイズの引出式19インチラックマウント型、デスクトップ型、HD-SDI対応1Uサイズの引出式19インチラックマウント型、HD-SDI対応デスクトップ型の4種類あり、用途によってお選びいただけます。

主な特長

入力:
HD_SDI※1
HDMI
HD_YUV
SDI
YUV
S
CV

出力:
HD_SDI※1
SDI

その他:
タリー2色
アスペクト16:9
アスペクト4:3
アスペクト16:10
  ※1 TLM-170D/TLM-170MDのみ対応


■17インチワイド高画質液晶を採用

1440×900ピクセルの高解像度液晶パネルを採用。16:9/4:3または16:10のアスペクト切替を行うことができます。

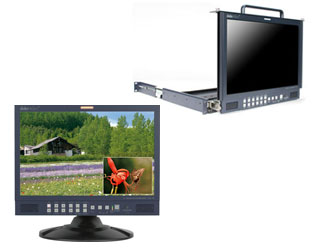

■ラックマウント型とデスクトップ型をご用意

1Uサイズの引出式19インチラックマウント型とデスクトップ型をご用意しました。 それぞれにはHD/SD-SDI対応型もあり、用途によりお選びいただけます。

TLM-170  デスクトップ型
TLM-170D HD-SDI対応デスクトップ型
TLM-170M 1U サイズ引出式19 インチラックマウント型
TLM-170MD  HD-SDI 対応1U サイズ引出式19 インチラックマウント型


TLM-170 / TLM-170D  デスクトップ型

HD 対応のデスクトップ型液晶モニターは、製作現場でのプログラムモニターとして使用できるよう、高画質のリファレンスモニターとして設計された製品です。



TLM-170M / TLM-170MD  1U サイズ引出式19 インチラックマウント型

1U サイズの金属製の引出に収納し、一般的な19 インチラックやモバイルビデオスタジオに搭載が可能です。



■充実した入力インターフェイスと映像調整機能

前面でHD/SD-SDI、HD/SD-YUV、S-Video、HDMI、VGA、コンポジット信号の選択が可能です。また、ブライトネス・コントラスト・カラー・ティント(NTSCのみ)の調整が行えます。


■多彩な機能

セーフティーエリア表示およびオーバー/アンダースキャン表示が行えます。 ピクチャーインピクチャー機能を搭載しており、位置やサイズの調整が可能です。


前面・背面写真

拡大写真がご覧になれます。[前面][背面]

主な仕様

型番 TLM-170
ディスプレイサイズ
17インチワイド
解像度 1440×900ピクセル
駆動方式 TFT液晶
アスペクト比 16:10 / 16:9 / 4:3
輝度 500cd/㎡
コントラスト比 700:1
タリーライト RED / AMBER 2種類
視野角 上下 +60°/ -60° 左右 +70°/ -70°
カラープロセス ブライトネス、コントラスト、カラー、ティント(NTSCのみ)、シャープネス
インターフェイス 映像   HD/SD-SDI(BNC)×1系統 ※1、コンポーネント(BNC×3)×1系統、
      S-Video×1系統、コンポジット(BNC)×2系統、HDMI×1系統、
      VGA(D-Sub 15ピン)×1系統
音声   モノラル音声入力×4系統(コンポジット×2系統、コンポーネント、Y/C用)
      HDMIエンベデッドオーディオ×1系統
音声出力 外部スピーカー出力×1系統(L、R 2W)、ヘッドホン出力×1系統
寸法 / 質量 398mm(幅)×305mm(高さ)×40mm(奥行) / 約4.3kg
電源 DC12V / 5.0A 66W
付属品 BNC-BNCケーブル 1.2m×3本※2、RCAケーブル 1.5m×2本、
S-Videoケーブル 1.2m×1本、ACアダプター×1、スタンド×1※3

※仕様及び外観は改良の為、予告なく変更する場合がありますのでご了承ください。
※1 TLM-170D/TLM-170MDのみ対応
※2 TLM-170D/TLM-170MDは5本
※3 TLM-170/TLM-170Dのみ付属
