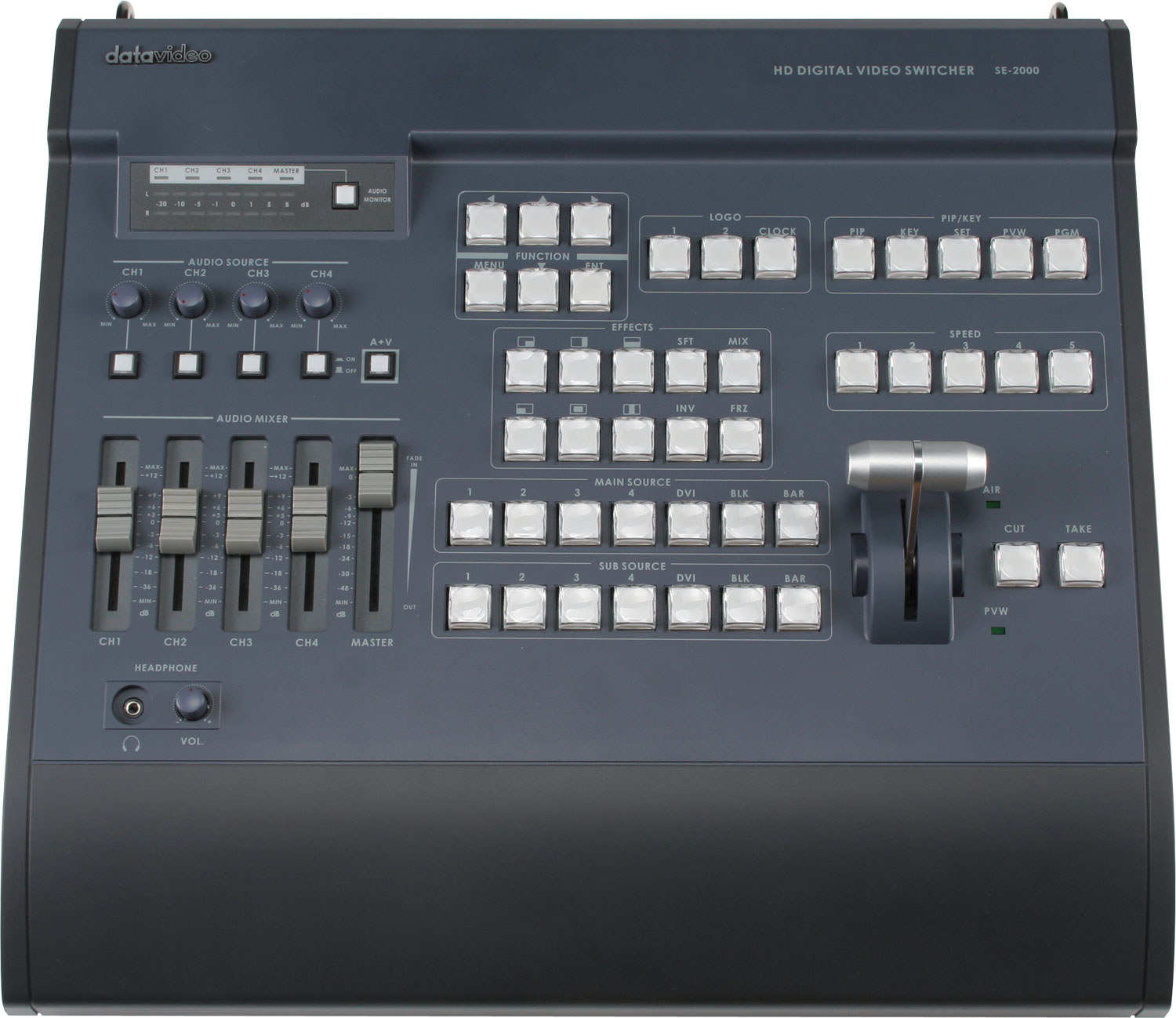

SE-2000 HD-SDI対応 ビデオスイッチャー / オーディオミキサー標準価格720,000円(税別)

生産完了
SE-2000は、5チャンネルのHD-SDI信号に対応したビデオスイッチャー / オーディオミキサーです。 HD-SDI 4入力とDVI-D 2入力を装備しています。(HD-SDI 1入力とDVI-D 1入力は切換式) 5チャンネル入力全てに10ビットFSを搭載し、非同期信号の同期結合を可能にしました。

主な特長

入力:
HD_SDI
DVI

出力:
HD_SDI
HD_YUV
DVI※1
CV
  ※1 PVWのみ


■HD-SDI 4入力+DVI-D 2入力

HD-SDI 4入力とDVI-D2入力を装備しています。 ※HD-SDI 1入力とDVI-D1入力は切換式です。


■10bitフレームシンクロナイザー内蔵

5入力全てに高性能10bitフレームシンクロナイザーを内蔵していますので、非同期映像信号にも対応しています。


■RS-232C制御

RS-232Cによるリモートコントロールが可能です。


■ルミナンスキー対応

ルミナンスキー対応でリアルタイムに合成が可能です。


■ロゴや時計の挿入

PVWとPGMにロゴ1と時計またはロゴ1とロゴ2を表示することができます。
※ロゴ2と時計を同時に表示することはできません。 ユーザーが作成した最大14個のロゴの保存が可能です。
(サイズ:最大256×192ピクセル 保存形式:BMP、TGA、LBL)


■AV連動切替とV切替+Aミキサーの選択可能

A+Vボタンが作動している場合、メインソースからサブソース(またはサブソースからメインソース)に切り替えを行うと、映像に連動した音声に自動的に切り替わります。 A+Vボタンを作動させず、音声を手動でミックスすることも可能です。


■マルチプレビュー機能を搭載

1080i/720p DVI対応ディスプレイ1台で入力ソース5画面+PinP 1画面とPVW及びPGM画面を表示できるので、シンプルなシステム構成が可能です。


■小型軽量・DC12V駆動

番組制作はもちろんのこと、ライブやイベントなどの屋外でも機動力を発揮します。また、電源容量の少ない小型中継車などにもご使用いただけます。


■多彩なアクセサリーで運用をサポート

各種モニターやインターカムシステム、タリーボックスなど豊富なアクセサリーをご用意しています。簡単に接続ができ、SE-2000を最大限に活かすことができます。


参考使用例

拡大写真がご覧になれます。(pdfファイル735KB)>>


拡大写真がご覧になれます。(pdfファイル835KB)>>

前面・背面写真

拡大写真がご覧になれます。[前面][背面]

主な仕様

型番 SE-2000
映像入力 HD–SDI(BNC)×4系統、DVI-D(DVI 25ピン)×1系統 又は HD-SDI(BNC)×3系統、 DVI-D(DVI 25ピン)×2系統
※HD(1080/50i - 1080/60i - 1080/59.94i - 720/50p - 720/60p - 720/59.94p)
  の内1種類選択可能。混在はできません。
映像出力 HD-SDI(BNC)×2系統、HD-YUV(BNC×3)×1系統
(ミキサでのビデオディレイは1フレーム以下)
DVI-D(DVI 25ピン)×1系統
マルチプレビュー表示(モニター画面×6、プレビュー画面×1、プログラム画面×1)
解像度は1280×1024
音声ミキサー入力 平衡型音声*セパレートチャンネル(XLR)×4系統
*入力はLINE入力とMIC入力を切替可能
音声ミキサー出力 平衡型音声(XLR)×2系統(ミキサーでの音声ディレイは1フレーム未満)
その他のインターフェース RS232C(D-Sub 9ピン)×1系統
タリー出力(D-Sub 15ピン)×1系統 (10チャンネルオープンコレクタ出力)
映像仕様 HD-SDI信号(SMPTE 292M規格)
 出力リターンロス : > 15 dB (5MHz ~ 750MHz)
             > 10 dB (750MHz ~ 1.5 GHz)
 出力レベル : 0.8 Vpp ± 10%
 立ち上り時間 : < 270 ps
 立ち下り時間 : < 270 ps
 立ち上り時間と立ち下り時間の差は100 ps以内
 アラインメントジッタ : < 0.2 UI
 タイミングジッタ : < 1.0 UI
 アイ開口率 : > 90%
 DC オフセット : 0 ± 0.5V
 イコライザは5C-FB相当の同軸ケーブルを使用時100 mまで可能
HD-YUV信号
 帯域幅 : 30MHz < ±3dB
 S/N 比 : > 50 dB
 DG : < 3%、DP : < 3° (U、V 信号分析に基づく)
音声 帯域幅: 20Hz~20KHz < ±3dB
S/N 比: > 70 dB
全高調波歪み: < 0.1%
入力映像用の内部ゲンロックをサポート
動作環境温度 0℃~40℃
動作環境湿度 10%~ 90% (結露なし)
寸法 / 質量 425mm(幅)×95.5mm(高さ)×384mm(奥行) / 約3.89kg
電源 DC12V 31W
付属品 AC/DC変換アダプタ(ACケーブル付)×1

※仕様及び外観は改良の為、予告なく変更する場合がありますのでご了承ください。
