DN-500 HDV/DVハードディスクレコーダー標準価格270,000円(税別)


生産完了 (後継機種:DN-700
DN-500はリムーバブル・ハードディスクに映像を録画・再生できるHDV/DV入力に対応したレコーダーです。小型の1Uサイズなので、中継車システム・ロケーションシステム・イベント映像システムなどの録画再生機として使用することも可能です。

主な特長

入力:
HDV
DV
YUV
S
CV

出力:
HDV
DV
YUV
S
CV


■USB2.0準拠ケーブルでPCに接続

映像を録画したハードディスクが入った付属のリムーバブルディスク・カートリッジを取り出し、USB2.0準拠のケーブルでPCに接続すると、ノンリニア編集システムで使用することができます。※ハードディスクはオプションです。


■交換可能なケース付ハードディスク

交換可能なケース付ハードディスクに映像を録画し再生します。


■ファイル変換ユーティリティ(英語版)を標準付属

簡単に利用できるファイル変換ユーティリティにより、ネイティブフォーマットからAVID、MATROX、CANOUPS、Final Cut Proなど、ほとんどのノンリニア編集システム固有のファイルフォーマットに変換することができます。


■映像入力とフレーム間予測の選択可能

解像度は1080i / 720p / 576i / 480i、圧縮ファイル形式はM2T 5Mbps~15Mbps、20Mbps~60Mbpsから選択が可能です。


■アナログ用モニターで確認

HDVやDVなどのネイティブフォーマットで直接録画する場合は、アナログ用モニターで確認できます。


■DVおよびアナログ入出力

DV25、コンポーネント、S-Video、コンポジット信号の入出力が可能です。


■ラックに取付け可能

高さ1Uの19インチ・ラック用取付金具を用いて、お手持ちのシステムに設置が可能です。

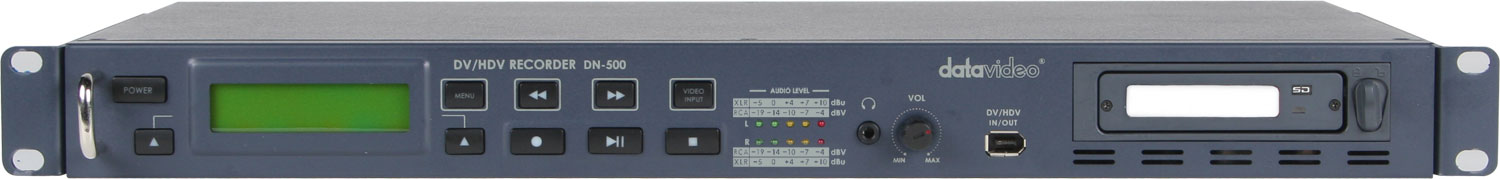

前面・背面写真

拡大写真がご覧になれます。[前面][背面]

主な仕様

型番 DN-500
映像形式 NTSC - DV 25 Mbps、8ビット Y.U.V. 4:1:1
PAL- DV 25 Mbps、8ビット Y.U.V. 4:2:0
HDV 1080i / 60 25 Mbps 8ビット Y.U.V. 4:2:0
HDV 1080i / 50 25 Mbps 8ビット Y.U.V. 4:2:0
ファイル形式 HDV(.m2t)
DV(.dv)、および、AVI TYPE1、または、TYPE 2(.avi形式はファイル変換)
映像入力 コンポジット(BNC)×1系統、コンポーネント(BNC×3)×1系統、
S-Video(ミニDin 4ピン)×1系統、HDV/DV(IEEE1394 6ピン)×3系統
映像出力 コンポジット(BNC)×1系統、コンポーネント(BNC×3)×1系統、
S-Video(ミニDin 4ピン)×1系統、HDV/DV(IEEE1394 6ピン)×3系統、
BB(BNC)×1系統
音声入力 平衡型音声(XLR)×L/R各1系統、
不平衡型音声(RCA)L/R各1系統、
エンベデッドオーディオHDV/DV(IEEE1394 6ピン)×3系統
音声出力 平衡型音声(XLR)×L/R各1系統、
不平衡型音声(RCA)L/R各1系統、
エンベデッドオーディオHDV/DV(IEEE1394 6ピン)×3系統
その他の
インターフェース
GPI(3.5mmミニジャック)×1系統、
RS-232C(3.5mmミニジャック)×1系統、
RS-422A(D-Sub 9ピン)×1系統、
PC・MAC接続用コネクタ(IEEE1394 6ピン)×3系統
映像仕様 コンポジット:75Ω 1.0 V p-p
S-Video: 75Ω Y:1.0 V p-p、C:0.627 mV p-p
コンポーネント:75Ω Y、R-Y、B-Y
帯域幅: > 5.0 MHz
ノイズ比: > 50dB
DG、DP < 3%、3°
音声仕様 デジタル音声
 エンベデッド 2チャンネル (16ビット 48 KHz)、または、
 4チャンネル(12ビット 32 KHz)IEEE1394
 2チャンネル(16ビット 48 KHz)アナログ入力時
アナログ音声
 不平衡/平衡音声入出力 最大 +10 dB
 帯域幅: 20Hz~20 KHz
 ノイズ比: > 65dB
 全高調波ひずみ: < 0.3%
動作環境温度 0°C ~50 °C
動作環境湿度 0 ~70%(結露なし)
寸法 / 質量 482 mm(幅)×44mm(高さ)×293mm(奥行) / 約7kg
電源 DC12V 14W
付属品 DV ファイルコンバータソフト(CD・FC-01)×1、
ミニUSB-USB ケーブル(Yタイプ)0.45m×1、
AC/DC変換アダプタ(ACケーブル付)×1、
2.5インチリムーバブルハードディスクカートリッジ(HE-1・ハードディスク別売)×2
ねじ M3×4mm×10、ねじ 2.0×8mm×2、HDラベル×2、SDラベル×2、
ラベル×4、19インチラック取付用L型金具×2

※仕様及び外観は改良の為、予告なく変更する場合がありますのでご了承ください。
