TB-20 タリーボックスコンバーター標準価格28,000円(税別)

対応製品

ITC-100 >> TB-5 >>

Datavideo TB-20は、一般的なスイッチャーとdatavideo ITC-100、又はdatavideoTB-5(2セット)を用い、タリーライト(2色)を最大8系統使用する事が出来ます。


主な特長

■小型で電源不要


■ D-Sub 25ピンを使用して タリーランプ(2色)8系統を点灯させる事が可能
※別途、ケーブルを用意する必要があります。『TB-20 結線図>>』 を参照


■ オプションのケーブルTC-2Nを用いることでPanasonic社製 スイッチャー AG-HMX100と組み合わせて使用する事ができます。
※この場合、タリー(1色・赤)× 8系統です。


システム接続例

■datavideo ITC-100 インターカムシステム を用いる場合

拡大写真がご覧になれます>>

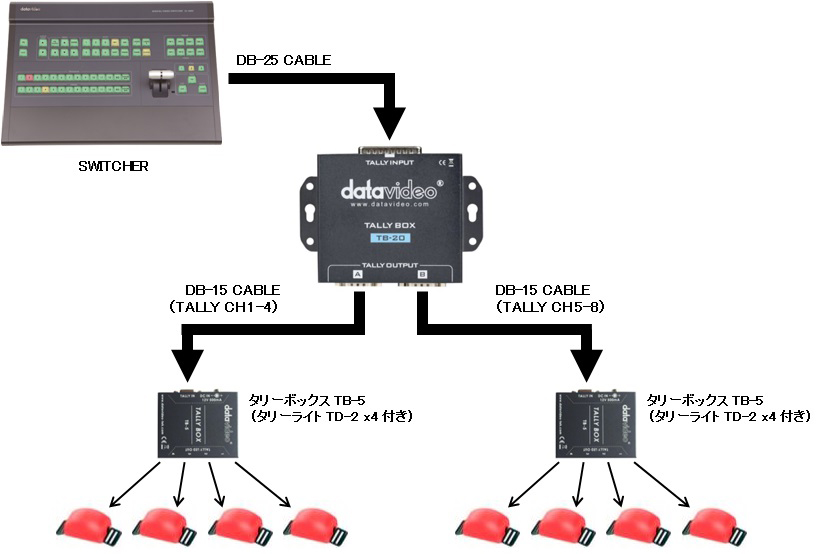

■datavideo TB-5 タリーインターフェースボックス(2セット) を用いる場合

拡大写真がご覧になれます>>

前面・背面写真

拡大写真がご覧になれます。[上面][前面][背面]

主な仕様

型番 TB-20
入力 タリー(2色)×各8系統(D-Sub 25ピン)
出力 タリー(2色)×各8系統(D-Sub 15ピン×2)
寸法/質量 116mm(幅)×26mm(高さ)×80mm(奥行) 突起物含む / 0.24kg
電源 不要
付属品 D-Sub 15 ピン(オス)-(メス)ケーブル 0.8m x2

※仕様及び外観は改良の為、予告なく変更する場合がありますのでご了承ください。
